Un guide des colliers de serrage

Les noms des colliers de serrage incluent les colliers de serrage et les clips jubilé – certaines personnes les appellent même colliers jubilé.

« Jubilee » est en fait un exemple de nom de marque devenu synonyme d'un type de produit, en l'occurrence un style de collier de serrage. Dans cet article, nous les désignerons sous leur nom le plus commun.

A quoi servent les colliers de serrage ?

Les colliers de serrage sont conçus pour fixer un tuyau sur un raccord, tel qu'un robinet ou un raccord cannelé, agissant comme un joint pour empêcher le liquide de fuir au niveau du raccordement. Ils stabilisent également le raccordement du tuyau. Ils sont principalement utilisés dans les industries de la plomberie et de l'automobile, mais sont également utilisés dans d'autres applications et pour éviter les fuites lors du transport de liquides, de produits chimiques et de gaz.

Quels sont les différents types de colliers de serrage ?

Il existe trois principaux types de colliers de serrage :

Applications et industries :

• Conduites de carburant pour véhicules spécialisés et automobiles, compagnies aériennes, conduites de vidange
• Pompes et systèmes hydrauliques dans les équipements médicaux (ne doivent PAS être utilisés dans d'autres applications à pression hydraulique)
• Appareils électroménagers, systèmes de ventilation et tuyaux d'arrosage

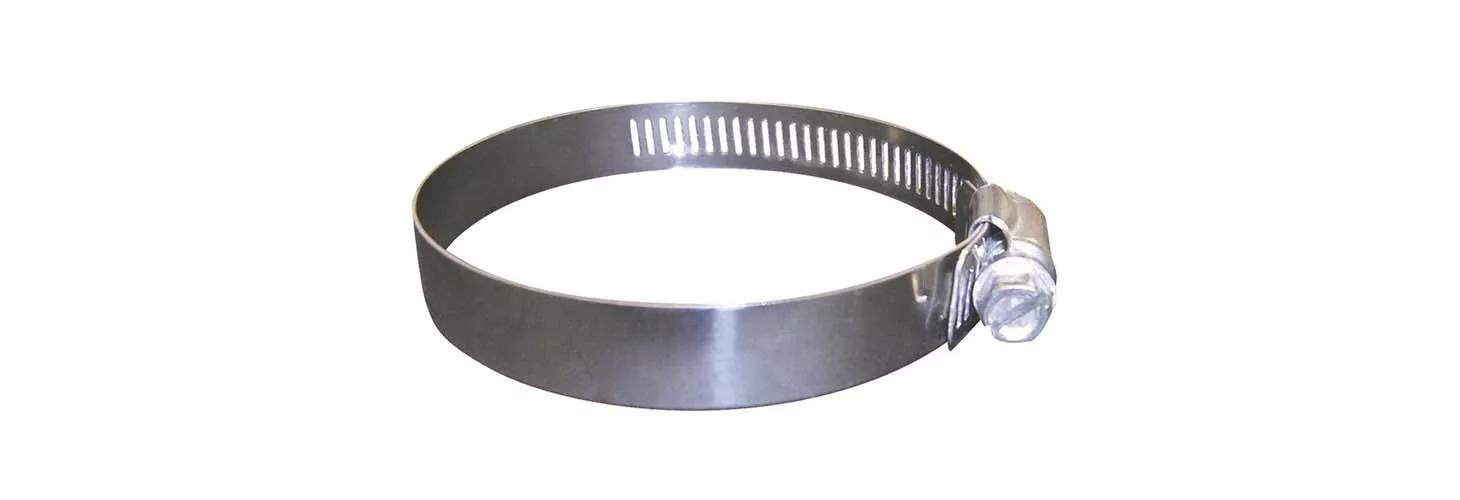

La force de serrage élevée en fait un clip jubilé robuste. Disponibles sous forme de colliers de serrage en acier inoxydable ou en acier, ils sont idéaux lorsque l'espace est restreint ou difficile à atteindre. NON recommandé pour les tuyaux souples ou en silicone. Pour les petits assemblages de tuyaux, pensez  aux mini colliers de serrage à vis sans fin .

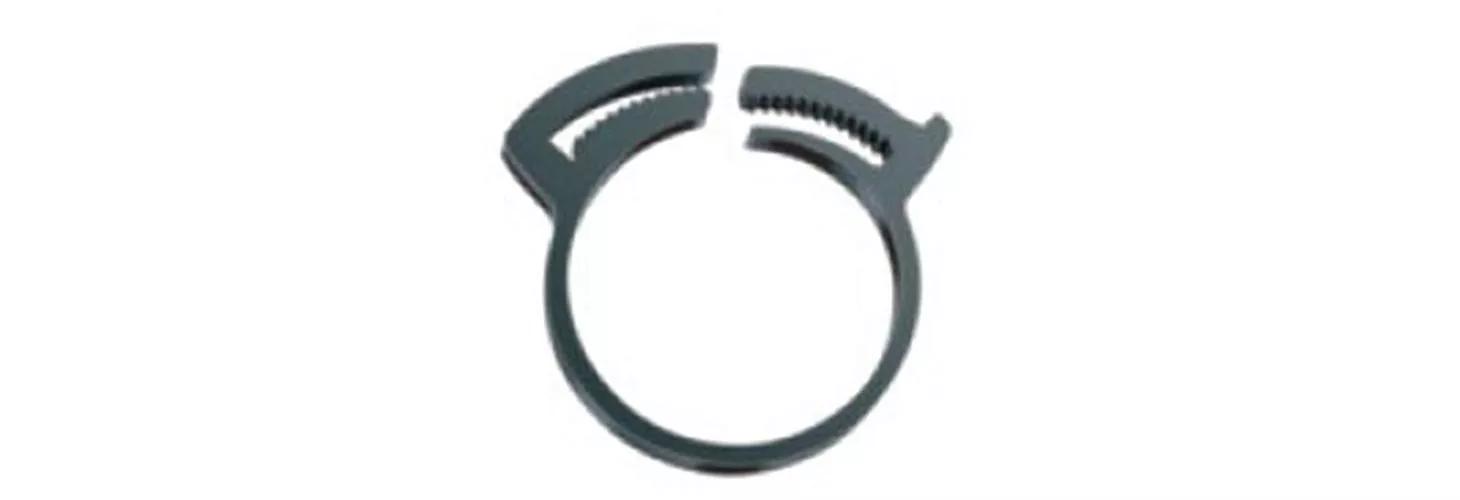

Applications et industries :

• Tuyaux renforcés de fils
• Conduites de carburant et tuyaux d'échappement automobiles
• Plomberie – sceller les tuyaux, les conduites d’eau et les sorties d’éviers marins
• Signalisation, réparations temporaires, scellage de grands conteneurs

Applications et industries :

Véhicules spécialisés et automobile

• Maintenir la pression sur les conduites de gaz lorsque le moteur est arrêté
• Les conduites de gaz sont trop courtes ou nécessitent l'ajout d'un raccord
• Fixez une vanne de purge ou une soupape de sécurité dans la conduite de gaz pour mettre le réservoir de gaz à une pression spécifique

Scellement des conduites d'eau lorsque des tuyaux et des tubes sont utilisés. Exemples:

• Plomberie de piscine
• Systèmes aquaponiques
• Systèmes hydroponiques
• Irrigation goutte à goutte

Comment installer un collier de serrage

Une clé dynamométrique est le meilleur outil pour installer un collier de serrage, même si un tournevis fera également l'affaire. Nous utiliserons le collier de serrage à vis sans fin populaire pour notre exemple ci-dessous. Suivez également ces étapes pour savoir comment serrer un collier de serrage :

1. Desserrez le collier de serrage en tournant la vis du collier dans le sens inverse des aiguilles d'une montre.
2. Fixez-le au bord du tuyau avec la tête de vis dans la direction nécessaire pour entrer en contact avec l'outil que vous utilisez.
3. Placez le bord du tuyau autour du raccord.
4. Tournez le tournevis ou la clé dynamométrique de manière concentrique pour serrer le collier afin de maintenir le tuyau en place.

Respectez les spécifications de couple de la pince, qui sont indiquées en pouces par le fabricant de la pince. Faites attention à ne pas trop serrer, car cela ne ferait qu'endommager la partie filetée de la pince et entraînerait une défaillance de la pince.

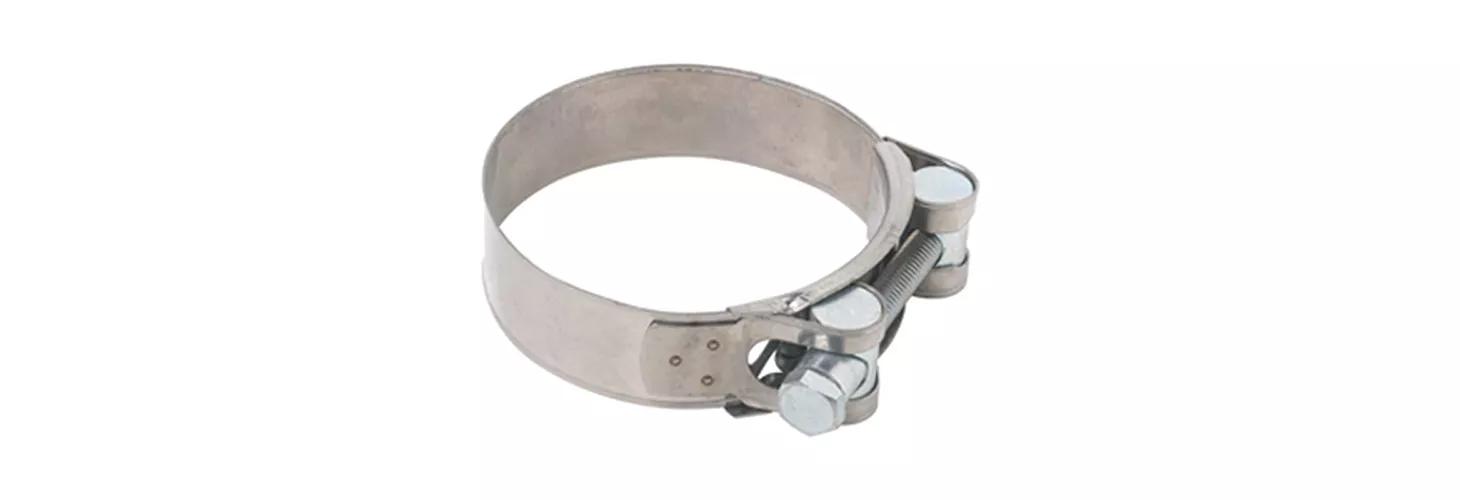

Un collier de serrage à boulon en T est installé de la même manière :

1. Insérez le boulon dans le corps de la pince.
2. Serrez l'écrou par le dessous à l'aide d'une clé ou d'une pince.

Les deux moitiés de la pince sont ensuite serrées l'une contre l'autre, et le tour est joué.

Comment retirer les colliers de serrage

Plus précisément, voyons comment retirer les colliers de serrage à ressort, qui sont un autre nom pour les boulons en T, qui ont à la fois un entraînement et une tête de boulon.

1. Desserrez le boulon avec un tournevis à tête plate ou une clé à douille.
2. Tournez le boulon dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il soit desserré, puis retirez-le du tuyau.

Comment mesurer la taille d'un collier de serrage

Lorsque nous parlons de « taille de collier de serrage », nous faisons référence à la plage de diamètres de serrage. Cette plage signifie le diamètre minimum et maximum utilisable.

1. Vous devrez d’abord connaître le diamètre extérieur (OD) de votre tuyau. Pour une mesure précise, assemblez le tuyau sur le raccord que vous utiliserez.
2. Mesurez le diamètre extérieur du tuyau et du raccord avec un pied à coulisse. Si vous n'avez pas de pied à coulisse, utilisez cette formule :
