Qu'est-ce qu'un condensateur céramique multicouche
2023-05-06

Le condensateur céramique multicouche (MLCC) est  l'un des  condensateurs PCB utilisant des feuilles de céramique multicouches comme support intermédiaire et un composant électronique largement utilisé dans les circuits électroniques pour sa capacité à accumuler et à décharger de l'énergie électrique. Il se compose de plusieurs couches de matériau céramique, généralement composées de titanate de baryum ou d'autres matériaux céramiques, qui sont empilées les unes sur les autres avec des électrodes métalliques prises en sandwich entre elles.

En raison de leur compacité, de leur fiabilité, de leur faible inductance et de leurs propriétés ESR (Equivalent Series Resistance), les condensateurs céramiques multicouches sont populaires et idéaux pour les applications haute fréquence. Ils sont couramment utilisés dans les appareils électroniques tels que les smartphones, les ordinateurs et l'électronique automobile.

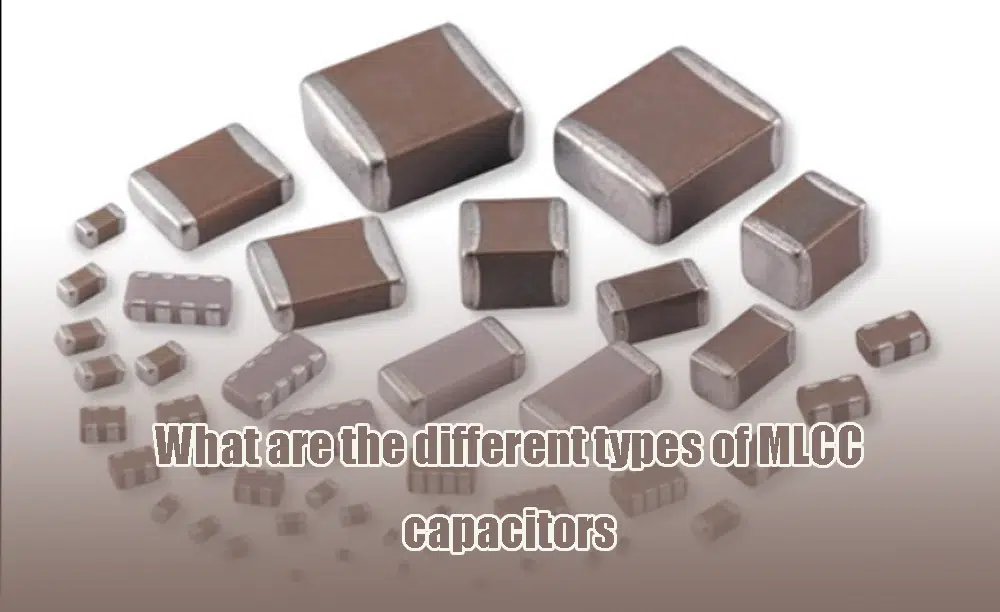

Quels sont les différents types de condensateurs MLCC

Les différents types de condensateurs MLCC

Le condensateur céramique multicouche est disponible en différents types, classés en fonction de l'application, de la construction et de la composition des matériaux auxquels ils sont destinés. Ces types comprennent les MLCC à usage général, les MLCC haute tension, les MLCC à Q élevé, les MLCC de qualité automobile, les MLCC à terminaison souple et les MLCC certifiés de sécurité.

● Les MLCC à usage général sont le type le plus couramment utilisé, construits avec un matériau diélectrique en céramique, et sont disponibles dans différentes valeurs de capacité, tensions nominales et tailles.

● Les MLCC haute tension sont conçus pour les applications haute tension, tandis que les MLCC haute qualité sont destinés aux applications haute fréquence nécessitant une faible perte et une stabilité élevée, en utilisant un matériau céramique à constante diélectrique élevée.

● Les MLCC de qualité automobile résistent aux conditions environnementales difficiles des applications automobiles.

●Les MLCC à terminaison souple présentent des structures de terminaison flexibles pour minimiser le risque de fissuration du condensateur lors de contraintes thermiques et mécaniques.

● Les MLCC certifiés de sécurité sont testés et certifiés pour répondre aux normes de sécurité et sont utilisés dans des applications critiques pour la sécurité.

Le choix du type de condensateur céramique multicouche approprié pour une application dépendra de facteurs tels que la fréquence de fonctionnement, la tension, les exigences de capacité, les conditions environnementales et d'autres considérations.

Source : BIE Électronique
